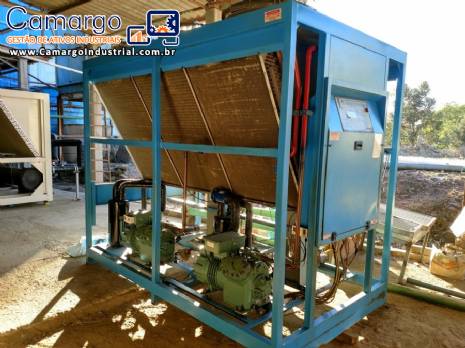

Chiller industrial.

Marca: Qualiterme.

Modelo: E 150.

Ano: 2010.

Torre de resfriamento.

A ar.

Circuitos de refrigeração.

Capacidade nominal: 150.000 KCAL / H a 10°c de trabalho.

Capacidade efetiva 180.000 KCAL / H a 10°c de trabalho.

Voltagem: 220 V trifásico / 380 trifásico /440 trifásico.

Comando: 24 V.

Compressor: 4 X SH137.

Tipo: SCROOL.

Marca: DANFOSS.

Evaporador.

Quantidade: 04.

Tipo de placas.

Condensador a ar.

Quantidade 04.

Tipo: micro canal aletado.

Ventilador.

Quantidade 04.

Tipo: exaustor.

Vazão de ar: 4 x 15 m³/s.

Bomba padrão: 7,5 cv.

Quantidade: 01.

Pressão: 2/3 bar.

Tipo: centrífuga.

Vazão de água: 45 m³/h.

Bomba especial.

Vazão de água.

Reservatório Volume: 750 L.

Tipo: fibra isolamento.

PU.

Estrutura tipo: aço carbono.

Pintura: epóxi a pó.

Cor: verde / cinza;

Temperatura de cálculos: 10°c.

Temperatura de trabalho: 5°c a 15°c.

Temperatura de condensação: 40°c.

Fluido refrigerante: 410 ecológico.

Controle do equipamento: Central eletrônica micro processada / digital.

Potencia total instalada: 65,4 kw.

Central eletrônica.

Ela também conta com varias indicações de avarias no chiller seja por mal uso (energia inadequada, local de instalação inapropriado).

Veja a baixo algumas das funções e monitoramento da central:

Tem como finalidade de mostrar e monitorar 17 temperaturas ao mesmo tempo são elas:

Temperatura de entrada da água.

4 x temperatura de saída da água.

4 x temperatura super resfriamento.

4 x temperatura super aquecimento.

4 x temperatura condensação.

A central recebe informações 100 vezes por segundo vezes quatro para cada compressor mostradas em telas separadas para melhor visualização (ver manual de configuração).

Também monitora 4 tipos de proteção por moto compressor sendo sinal NF, ao menor erro que ocorra ira entrar uma proteção do compressor. Veja alguns exemplos a baixo:

Disjuntor motor em falha de cada um dos motores no chiller.

Condensação ar: Nos modelos REFRIGERADOS À AR os micro canais são fabricados em alumínio.
